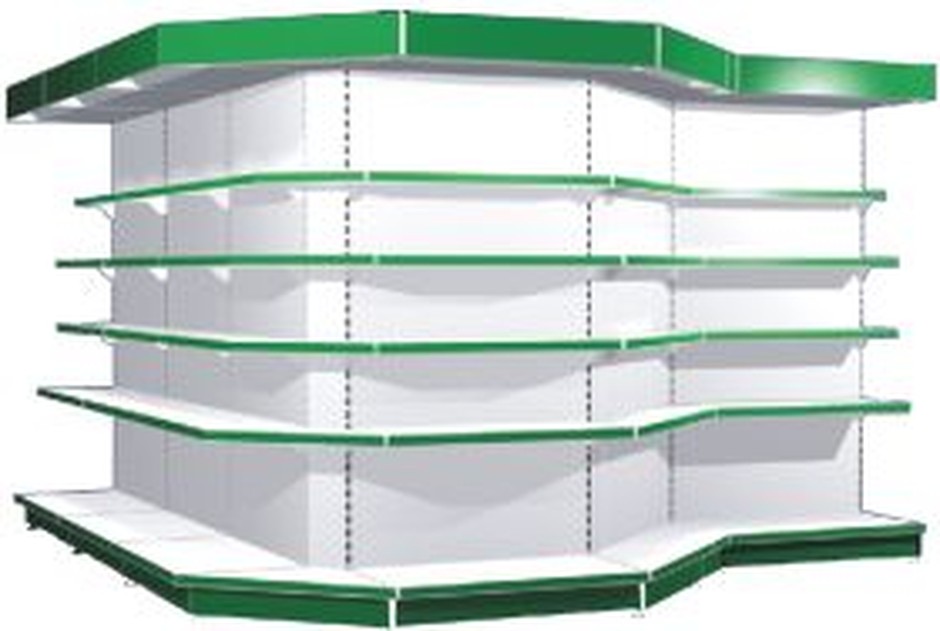

Серия СК


    Уни­вер­саль­ная стел­лаж­ная си­сте­ма "СК" поз­во­ля­ет обо­ру­до­вать совре­мен­ные ма­га­зи­ны са­мо­об­слу­жи­ва­ния и ма­га­зи­ны тра­ди­ци­он­ной фор­мы тор­гов­ли.
    Для стел­ла­жей "СК" мы пред­ла­га­ем мно­же­ство на­вес­ных эле­мен­тов: хлеб­ные пол­ки и ко­ро­ба, овощ­ные кор­зи­ны, фрук­то­вые пол­ки. Удоб­ная и на­деж­ная си­сте­ма креп­ле­ния по­лок и па­не­лей поз­во­ля­ет из­ме­нить кон­фи­гу­ра­цию стел­ла­жа уси­ли­я­ми од­но­го че­ло­ве­ка.
    В стел­лаж­ных си­сте­мах "СК преду­смот­ре­на воз­мож­ность вы­став­лять пол­ки на необ­хо­ди­мом для вас уровне как в пря­мом, так и в на­клон­ном по­ло­же­нии.

СК 100
СК 100Стеллаж с фризом
sk100-s-perforaciey.jpgСтеллаж с перфорацией
СКУ
sku.jpgСтеллаж угловой внутренний
СКУН
skun.jpgСтеллаж угловой наружный
СКД
skd.jpgСтеллаж основной

Основные характеристики

Наименование параметра Ширина, мм Глубина, мм Высота, мм
СК 065 656 300-700 1400-2900
СК 080 806 300-700 1400-2900
СК 100 1006 300-700 1400-2900
СК 125 1261 300-700 1400-2900
СК 132 1326 300-700 1400-2900

Модификации и опции

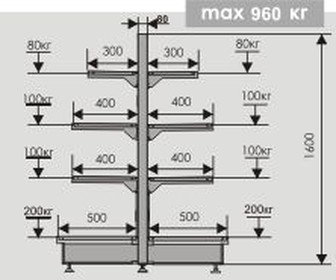

Стеллажи со стойкой сечением 80х23 мм

Допустимые нагрузки на полку и стеллаж


Габаритные размеры

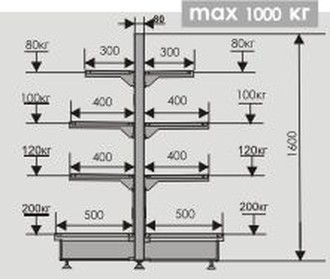

Стеллажи со стойкой сечением 100х23 мм

Допустимые нагрузки на полку и стеллаж


Габаритные размеры


Варианты установки кронштейнов

Угол наклона


Минимальный шаг установки


Распределение нагрузки на полке

Правильно


Не правильно


Предельно допустимые распределенные нагрузки на цельные полки с усилиями, кг

Размер полки, мм Установка на кронштейны Установка на полиум
300 400 500 600 400 500 600 700
650,0 125 125 150 170 200 240 240 240
800,0 650 125 170 170 200 240 240 240
1000,0 125 125 170 170 200 240 240 240
1250,0 100 120 140 160 160 200 200 200
1325,0 80 100 120 140 160 200 200 200

Расчет длины угловых стеллажей

Стеллаж угловой внутренний


Стеллаж угловой наружний


Сечения стоек

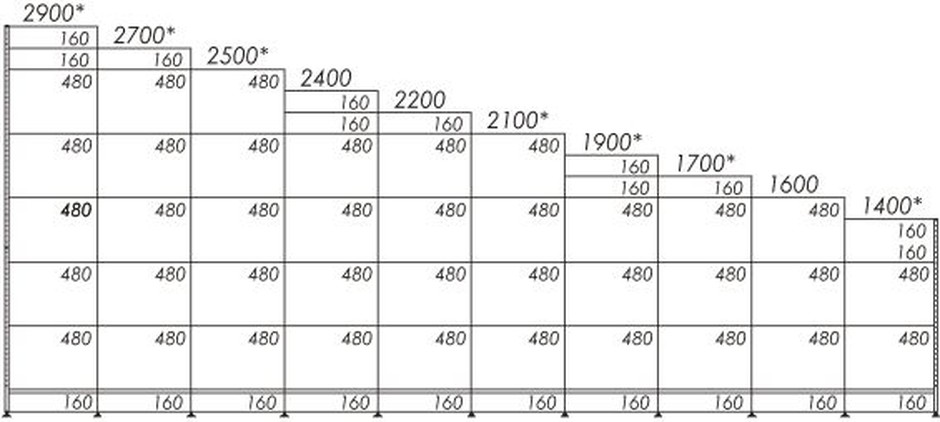

Определение количества задних панелей (480) и панелей фриза (160)

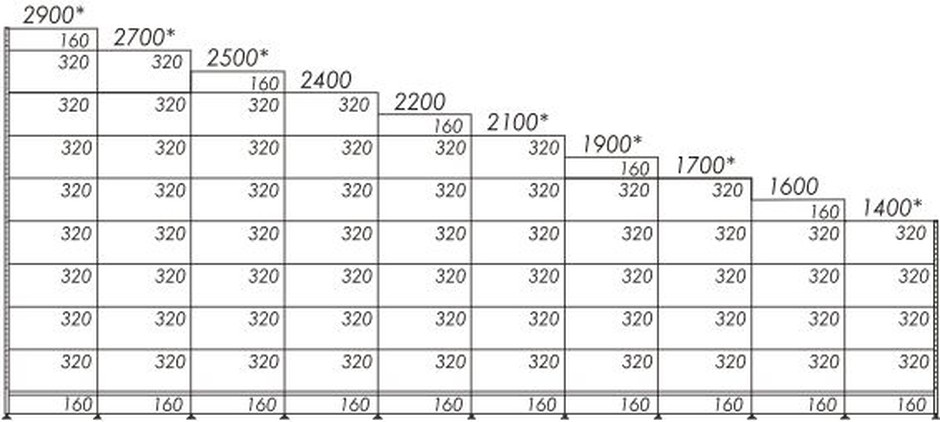

Определение количества перфорированных задних панелей (320) и панелей фриза (160)


Цвета окраски панелей фриза

* Серо-белый шагрень - только для стеллажей серии "СМ"
